產品：

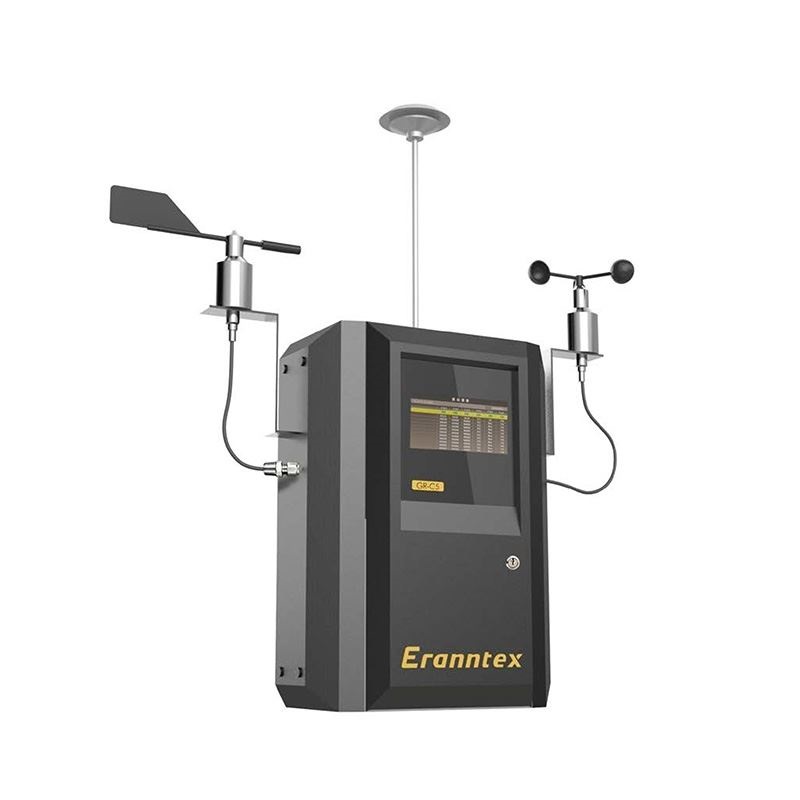

揮發性有機物（TVOC）在線監測系統產品描述：

TH2000VOC在線監測系統主要應用于各種大氣排放污染源在線監測分析和廠界濃度在線監測

主要原理是：采樣單元采集現場的被測氣體，預處理單元對氣體進行降溫、除濕、過濾粉塵，并將被測氣體的溫度和濕度恒定在定范圍，氣體檢測單元檢測分析被輸送過來的氣體，在顯示屏上實時顯示被測氣體濃度，并將數據信號向外傳輸?shù)絇LC或者電腦等終端，也可以通過無線GPRS或網絡傳輸?shù)皆品?wù)器，用戶再從服務器讀取數據，可以實現聯網監控分析。整個過程為自動化處理，不需人為干預處理。

TH2000VOC在線監測系統適用于低粉塵、溫度、濕度場合的氣體檢測分析，若被測氣體的粉塵含量，需要選配自動反吹系統，否則需要定期手動維護清洗粉塵過濾器。TH2000氣體預處理系統內置效壓縮機水冷除濕系統和0.5米精細粉塵過濾取樣頭(法蘭安裝)，采樣距離40米，自動降溫、自動排水、過濾焦油。對于易溶于水的氣體檢測分析和冬天室外結冰環境，防止采樣管路結冰，需選擇保溫和電伴熱恒溫控制系統。如果對被測氣體的干燥度和潔凈度要求很，請選擇TH3000系列，含保溫和電伴熱恒溫控制系統、雙效壓縮機水冷除濕系統，可以將氣體的穩定控制在4℃或5℃

揮發性有機物（TVOC）在線監測系統參照法規：

《火電廠大氣污染物排放標準》 GB13223-96

《中華人民共和大氣污染防治法》 2000年9月1日起實施

《火電廠煙氣連續監測系統典型設備技術規范書》 G-HB97-01

《火電廠煙氣連續排放連續監測技術規程》 HJ/T-2000

《固定污染源排放中顆粒物測定與氣態污染物采樣方法》 GB/T16157-1996

《煙氣采樣器技術條件》 HJ/T47-1999

《煙氣采樣器技術條件》 HJ/T48-1999

《固定污染源煙氣排放連續監測技術規范》 HJ/T75-2007

《固定污染源煙氣連續監測系統要求及檢測方法》 HJ/T76-2007

VOC在線監測系統產品特性：

可選防爆型、防水設計(標配不防爆，防護等IP66，戶外型)，檢測快速，可靠，穩定。

可將氣體分析單元內置于機箱內，也可以外置。

標準采樣距離為30~40米，選配真空泵遠采樣距離超過70米。

標準預處理溫度為600℃，TH2000可以預處理1300℃的煙氣，TH3000可以預處理2000℃的煙氣。

9寸顯示屏，可集成顯示各類探頭參數和控制其他設備。

網絡傳輸、4-20mA輸入、RS485輸入、4-20mA輸出、RS485通訊。

選配：無顯示窗口或2.5寸顯示屏、無線傳輸、聲光報警、數據打印功能、linux操作系統、觸摸屏、16G大容量SD存儲卡、U盤存儲。

VOC在線監測系統原理介紹：將樣氣按照分析儀能夠接受的壓力、溫度、濕度、流量、(含塵量)、以及干凈程度完成其處理功

能，主要完成以下幾項工作：

樣品取樣：用真空取樣泵或直流無刷泵將樣氣從煙道等環境中抽出

粉塵過濾：被測氣體經過精密粉塵過濾器再進入取樣管路，如果是粉塵環境可以選配自動反吹系統

降溫處理：通過取樣探頭和取樣管路降溫，可以處理1300℃以內的氣體

選配功能：雙效壓縮機水冷除濕系統，將氣體的穩定控制在4℃或5℃

焦油處理：樣氣經過焦油過濾器以后除去焦油和殘余粉塵

氣水分離：樣氣經取樣管路降溫以后出現游離水，氣水分離器將氣、水、殘余粉塵分開，自動排水

二次過濾：根據現場濕度大小選配，進行二次水汽分離

伴熱功能：此功能為選配，加熱、保溫，防止水汽凝露和部分氣體溶于水，冬天防止采樣管路結冰

檢測分析：實時檢測并顯示濃度，并以4-20mA/RS485等信號方式傳輸數據，也可以通過無線傳輸或網絡傳輸?shù)竭h程服務器或監測站

流量調節：控制氣體的進氣量

氣體切換：進行被測氣體、標準氣體或空氣的切

VOC在線監測系統技術參數：

系統構成：

采樣單元

樣氣預處理單元

氣體分析單元

檢測參數：VOC、SO2、NOX、O2、CH4、CO、CO2、NH3、H2S等氣體種類，也可以檢測風速、

風向、雨量、大氣壓力、管道壓力、溫濕度等氣象參數，根據客戶要求選定

測量范圍：視檢測現場的實際需求而定

檢測原理：PID光離子，其他氣體監測可選電化學、紅外、激光、紫外光譜等原理

采樣溫度：- 40℃~600℃(標準)，選配：- 40℃~800℃、- 40℃~1300℃

采樣濕度：0~99%RH，可預處理濕氣體

主機工作環境：- 40℃~70℃，≤95%RH

工作方式：在線式連續工作，泵吸式采樣(正壓、負壓、真空環境都可用)

采樣距離：標準30~40米，選配真空泵的采樣距離大于70米

采樣流量：可調，4升/分鐘(標準)，10升/分鐘，可選

工作電壓：220VAC，50HZ

輸出信號：4~20mA、RS485、多路無源觸點，選配：無線傳輸、網絡傳輸

外形尺寸：800mm*500mm寬*340mm厚

防護別：IP66 戶外防水型，可選防爆型

顯示方式：標準產品為無視窗顯示，可選2.5寸或9寸觸摸彩屏顯示、linux操作系統

數據存儲：10萬條數據，可選16G大容量SD存儲卡、U盤存儲

打印方式：無打印功能，可選配無線藍牙打印機進行打印

報警方式：選配體式聲光報警器或外置型聲光報警器

VOC在線監測系統配件清單:

在線監測預處理系統 1套(內含對應氣體檢測儀1臺)

產品說明書 1本

紅外遙控器1個

上位機電腦連接軟件(電子郵件形式免費發送)1份

RS485 modbus(RTU)通信協議(電子郵件形式發送) 1份
